Мастер-класс: Цифровое зрение с YOLO

Добро пожаловать в мир компьютерного зрения!

Исследуем как работает YOLO для распознавания объектов

Что такое компьютерное зрение?

Компьютерное зрение — это область искусственного интеллекта, которая позволяет компьютерам "видеть" и понимать визуальный мир, подобно тому, как это делают люди.

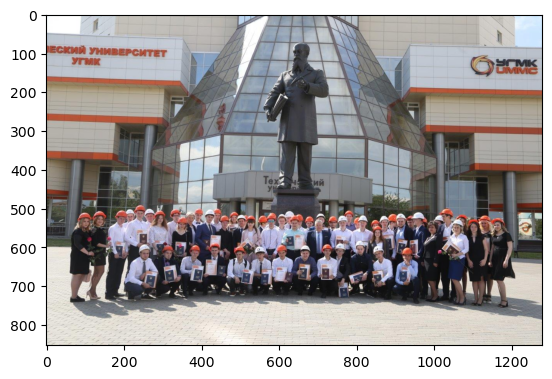

Исходное изображение

Изображение до обработки

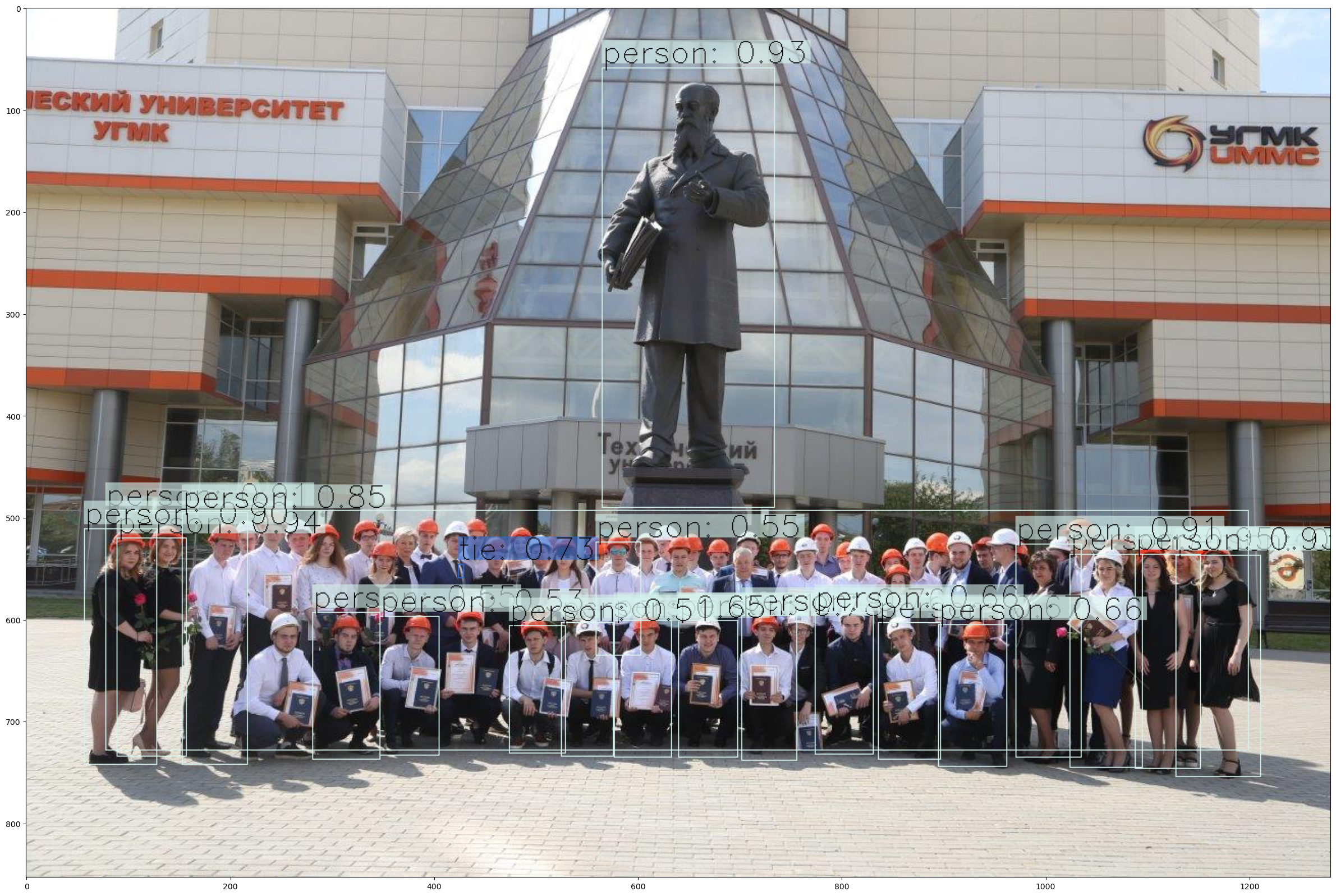

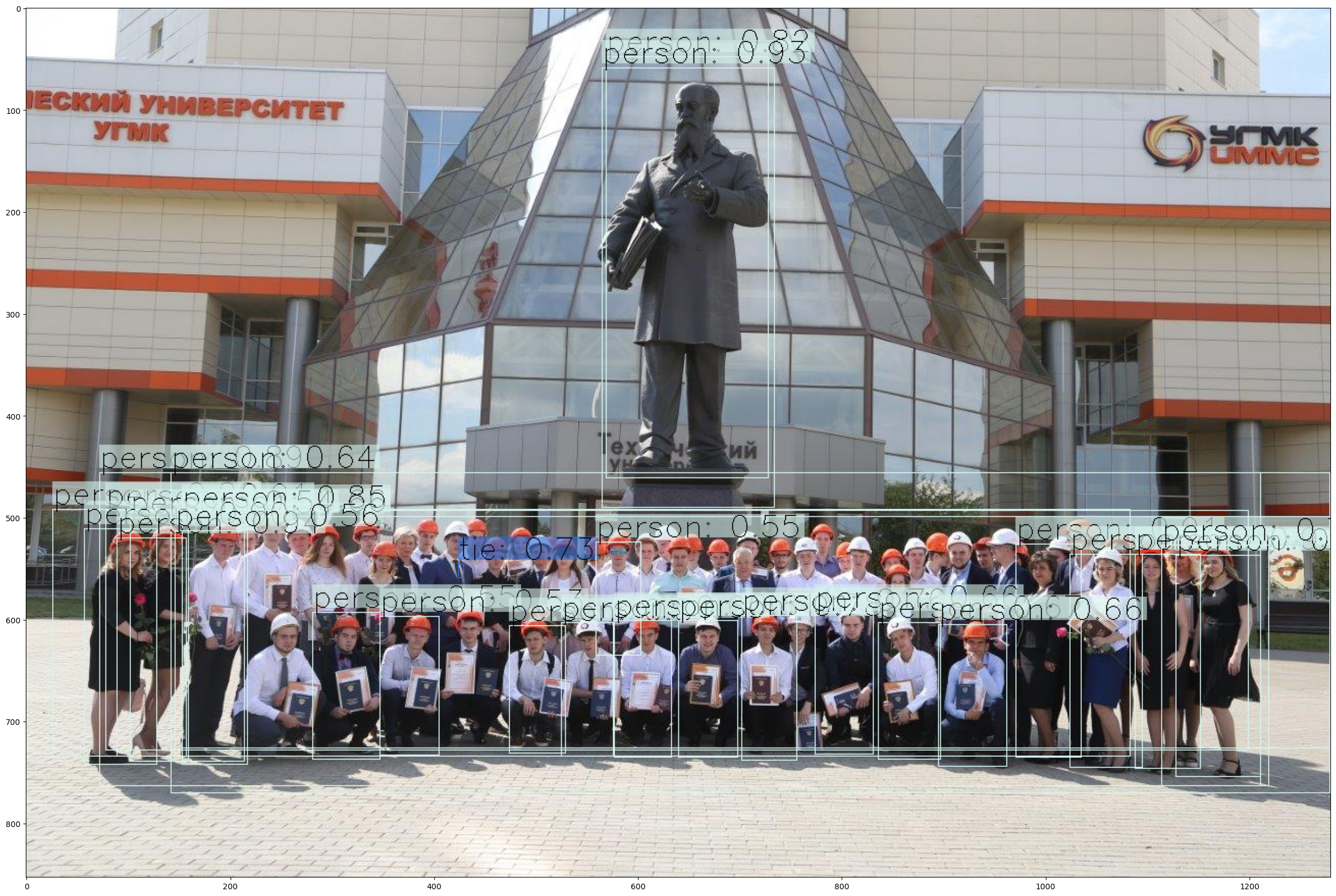

Результат YOLO

Объекты с рамками и метками

YOLO v3 Python OpenCV Нейронные сети

Скачайте материалы для мастер-класса

Получите все необходимые файлы для запуска проекта на вашем компьютере

Шаг 1: Подключение библиотек

Подготовка инструментов для работы

import
cv2import
numpyas
npfrom
matplotlibimport
pyplotas
pltimport
timeimport
sysimport
os

# 🔧 Что подключаем и зачем:
# cv2 - Работа с изображениями и видео
# np - Быстрые вычисления с массивами
# plt - Визуализация графиков и изображений
# time - Работа со временем и задержками
# os - Работа с файловой системой

Подготовка рабочего места

Перед началом работы необходимо подключить все необходимые библиотеки, которые будут использоваться в проекте. Это как подготовка инструментов перед началом ремонта.

OpenCV (cv2) — основная библиотека для компьютерного зрения, предоставляет инструменты для обработки изображений и видео.

NumPy (np) — библиотека для работы с многомерными массивами и математическими операциями, необходима для эффективной обработки данных изображений.

Matplotlib (plt) — используется для визуализации результатов, позволяет отображать изображения и графики прямо в ноутбуке.

Дополнительные утилиты — time для измерения производительности, os для работы с файлами и директориями.

Установка необходимых библиотек

Для работы проекта необходимо установить следующие библиотеки:

                            # Установка через pip

                            pip install opencv-python

                            pip install numpy

                            pip install matplotlib

                            pip install jupyterlab

Шаг 2: Настройка параметров

Конфигурация нейронной сети YOLO

                    # ⚙️ Настройки нейронной сети

                    CONFIDENCE = 0.5  # Минимальная уверенность

                    SCORE_THRESHOLD = 0.5 # Порог важности

                    IOU_THRESHOLD = 0.5 # Порог перекрытия

                    # 🧠 Загрузка нейронной сети

                    config_path = "cfg/yolov3.cfg"

                    weights_path = "yolov3.weights"

                    # 📋 Список объектов

                    labels = open("data/coco.names").read().strip().split("\n")

                    colors = np.random.randint(0, 255, size=(len(labels), 3), dtype="uint8")

Конфигурация YOLO

На этом этапе мы настраиваем параметры нейронной сети и загружаем необходимые файлы для работы с YOLO (You Only Look Once).

Пороги уверенности:
CONFIDENCE = 0.5 означает, что мы доверяем только тем предсказаниям, в которых модель уверена более чем на 50%. Это помогает отфильтровать ложные срабатывания.

Файлы модели:
• yolov3.cfg — конфигурационный файл, описывающий архитектуру нейронной сети
• yolov3.weights — веса модели, содержащие обученные параметры
• coco.names — список из 80 классов объектов, которые может распознавать YOLO

Цвета для визуализации:
Генерируем случайные RGB-цвета для каждого класса объектов, чтобы визуально отличать разные типы обнаруженных объектов.

Шаг 3: Загрузка нейронной сети

Инициализация модели YOLO

                    # 🔧 Загружаем нейронную сеть YOLO

                    net = cv2.dnn.readNetFromDarknet(config_path, weights_path)

                    # 🖼️ Загрузка и отображение изображения

                    path_name = "images/tu.jpg"

                    image = cv2.imread(path_name)

                    image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)

                    plt.imshow(image)

Инициализация модели

Теперь мы загружаем предварительно обученную модель YOLO в память и готовим изображение для анализа.

Загрузка сети:
Используем функцию cv2.dnn.readNetFromDarknet() для загрузки модели YOLO из файлов конфигурации и весов. Это создает объект нейронной сети, готовый к работе.

Загрузка изображения:
• cv2.imread() загружает изображение с диска в формате BGR (Blue-Green-Red)
• cv2.cvtColor() преобразует цветовое пространство из BGR в RGB, так как OpenCV использует BGR по умолчанию, а большинство других библиотек — RGB
• plt.imshow() отображает изображение для визуальной проверки

Важно понимать разницу между цветовыми пространствами BGR и RGB, так как неправильное преобразование может привести к искажению цветов на изображении.

Шаг 4: Подготовка изображения

Преобразование для нейронной сети

                    # 📦 Подготовка изображения для нейросети

                    h, w = image.shape[:2]  # Получаем высоту и ширину

                    # Создаем 4D-объект (blob) для нейросети:

                    blob = cv2.dnn.blobFromImage(

                        image,

                        1/255.0,      # Нормализуем цвета (0..255 → 0..1)

                        (416, 416),          # Изменяем размер до 416x416

                        swapRB=False,        # Не меняем R и B местами

                        crop=False)          # Не обрезаем, а масштабируем

                    # 🔍 Проверка форматов

                    print("image.shape:", image.shape)

                    print("blob.shape:", blob.shape)

Преобразование изображения

Нейронные сети требуют специального формата входных данных. Мы преобразуем изображение в "blob" — специальный 4D-тензор, подходящий для обработки нейросетью.

Процесс преобразования:
1. Нормализация: делим значения пикселей на 255, чтобы привести их к диапазону [0,1]. Это улучшает обучение и работу нейросети.
2. Изменение размера: YOLO требует входные изображения размером 416×416 пикселей. Мы масштабируем изображение до этого размера.
3. Создание blob: формируем 4D-тензор с формой (1, 3, 416, 416), где:
  • 1 — количество изображений в пакете (batch size)
  • 3 — количество цветовых каналов (RGB)
  • 416×416 — размер изображения

Этот процесс называется "предобработкой" и является критически важным для правильной работы нейронной сети.

Шаг 5: Анализ изображения

Прогнозирование с помощью нейросети

                    # ⚙️ Передача данных в нейросеть

                    net.setInput(blob)                    # Подаем изображение на вход

                    ln = net.getLayerNames()              # Получаем имена всех слоев

                    # Получаем имена выходных слоев

                    try:

                        ln = [ln[i[0] - 1] for i in net.getUnconnectedOutLayers()]

                    except IndexError:

                        ln = [ln[i - 1] for i in net.getUnconnectedOutLayers()]

                    start = time.perf_counter()           # Запускаем таймер

                    layer_outputs = net.forward(ln)       # Выполняем анализ

                    time_took = time.perf_counter() - start  # Останавливаем таймер

                    print(f"Time took: {time_took:.2f}s")

Прогнозирование нейросетью

Теперь мы передаем подготовленное изображение в нейронную сеть и получаем результаты анализа.

Процесс анализа:
1. Установка входных данных: используем net.setInput() для передачи blob в сеть
2. Определение выходных слоев: YOLO имеет несколько выходных слоев, каждый из которых отвечает за обнаружение объектов разного размера
3. Выполнение прямого прохода: вызываем net.forward() для получения предсказаний сети

Структура выходных данных:
Каждое обнаружение содержит 85 значений:
• 4 координаты (x, y, ширина, высота)
• 1 значение уверенности (confidence)
• 80 вероятностей для каждого из классов COCO

Время выполнения (обычно 1-3 секунды) зависит от мощности процессора и размера изображения. На GPU этот процесс значительно быстрее.

Шаг 6: Обработка результатов

Извлечение и фильтрация обнаруженных объектов

                    # 🧹 Обработка результатов нейросети

                    boxes, confidences, class_ids = [], [], []

                    for output in layer_outputs:                    # Для каждого выхода сети

                        for detection in output:                    # Для каждого найденного объекта

                            scores = detection[5:]                  # Вероятности классов

                            class_id = np.argmax(scores)            # Класс с наибольшей вероятностью

                            confidence = scores[class_id]           # Уверенность в предсказании

                            if confidence > CONFIDENCE:             # Если выше порога

                                box = detection[:4] * np.array([w, h, w, h])  # Масштабируем координаты

                                (centerX, centerY, width, height) = box.astype("int")

                                x = int(centerX - (width / 2))

                                y = int(centerY - (height / 2))

                                boxes.append([x, y, int(width), int(height)])

                                confidences.append(float(confidence))

                                class_ids.append(class_id)

Обработка предсказаний

На этом этапе мы извлекаем полезную информацию из "сырых" выходов нейронной сети и фильтруем результаты.

Процесс обработки:
1. Извлечение данных: для каждого обнаружения извлекаем координаты, уверенность и идентификатор класса
2. Фильтрация по уверенности: оставляем только те обнаружения, где уверенность превышает порог (0.5)
3. Масштабирование координат: преобразуем координаты из размера 416×416 обратно к размеру исходного изображения

Ключевые преобразования:
• Координаты центра (centerX, centerY) преобразуются в координаты верхнего левого угла (x, y)
• Ширина и высота масштабируются в соответствии с размером исходного изображения
• Идентификатор класса определяется как аргумент максимального значения среди 80 вероятностей

На этом этапе мы получаем три списка: координаты рамок, уровни уверенности и идентификаторы классов — все необходимое для визуализации результатов.

Шаг 7: Визуализация результатов

Отображение обнаруженных объектов

                    # 🖍️ Отрисовка рамок и подписей

                    for i in range(len(boxes)):

                        x, y = boxes[i][0], boxes[i][1]

                        w, h = boxes[i][2], boxes[i][3]

                        color = [int(c) for c in colors[class_ids[i]]]

                        cv2.rectangle(image, (x, y), (x + w, y + h), color=color, thickness=2)

                        text = f"{labels[class_ids[i]]}: {confidences[i]:.2f}"

                        (text_width, text_height) = cv2.getTextSize(text, cv2.FONT_HERSHEY_SIMPLEX,

                                fontScale=1, thickness=2)[0]

                        overlay = image.copy()

                        cv2.rectangle(overlay, (x, y - 30), (x + text_width, y), color=color, thickness=-1)

                        image = cv2.addWeighted(overlay, 0.6, image, 0.4, 0)

                        cv2.putText(image, text, (x, y - 5), cv2.FONT_HERSHEY_SIMPLEX,

                                fontScale=1, color=(0, 0, 0), thickness=2)

                    # 🧹 Удаление дублирующих рамок (NMS)

                    idxs = cv2.dnn.NMSBoxes(boxes, confidences, SCORE_THRESHOLD, IOU_THRESHOLD)

Визуализация результатов

Финальный этап — отображение обнаруженных объектов на изображении с помощью рамок и подписей.

Процесс визуализации:
1. Рисование рамок: для каждого обнаруженного объекта рисуем прямоугольник соответствующего цвета
2. Добавление подписей: отображаем название класса и уровень уверенности над рамкой
3. Фон для текста: создаем полупрозрачный фон под текстом для лучшей читаемости
4. Удаление дубликатов: применяем алгоритм NMS (Non-Maximum Suppression) для удаления перекрывающихся рамок

Non-Maximum Suppression (NMS):
Этот алгоритм решает проблему множественных рамок вокруг одного объекта. Он:
• Сортирует рамки по уровню уверенности
• Выбирает рамку с наивысшей уверенностью
• Удаляет все остальные рамки, которые сильно перекрываются с выбранной (IOU > 0.5)
• Повторяет процесс для оставшихся рамок

Результат — чистое изображение с одним прямоугольником для каждого обнаруженного объекта и информативными подписями.

Заключение и дальнейшие шаги

Подведение итогов и возможности развития

Итоги мастер-класса

Мы успешно реализовали полный цикл работы с нейронной сетью YOLO для распознавания объектов на изображениях.

Полный процесс

От загрузки изображения до визуализации результатов

Достигнутые цели:

Подключение и настройка необходимых библиотек
Загрузка и инициализация модели YOLO
Подготовка изображения для анализа
Выполнение анализа с помощью нейросети
Обработка и визуализация результатов

Дальнейшие возможности:

Обработка видео в реальном времени
Интеграция с веб-приложениями
Обучение на собственных данных
Оптимизация для мобильных устройств
Создание систем безопасности и мониторинга

Полный пакет материалов

Скачайте все необходимые файлы для продолжения работы с проектом

YOLO v3 Python OpenCV Нейронные сети
